در هر پروژه الکتریکی، پیش از آن که وارد جزئیات فنی شوید، لازم است ابتدا نگاه دقیقی به ماهیت سیم و کابل داشته باشید زیرا کیفیت ساخت و اطلاعات درج شده روی بدنه، به صورت غیرمستقیم نشان میدهند محصول برای چه شرایطی طراحی شده است.
زمانی که افراد برای خرید کابل برق اقدام میکنند، معمولاً به دنبال نشانههایی هستند که بتوانند از طریق آنها، دوام، ایمنی و تناسب کابل با نیاز پروژه را بسنجند. این موضوع به ویژه در فضاهای ساختمانی و صنعتی که فشار حرارتی و مکانیکی متغیر است، اهمیت بیشتری پیدا میکند. انتخاب برند معتبر نیز نقش مهمی دارد زیرا مجموعههایی مانند کابل آریا فرآیند تولید را بر پایه استانداردهای دقیق انجام میدهند و باعث می شوند مصرف کننده با اطمینان بیشتری تصمیم بگیرد. زمانی که بدانیم هر نوشته یا اطلاعات روی محصول چه هدفی دارد، مسیر انتخاب هوشمندانه تر می شود و احتمال بروز خطا در نصب یا بهره برداری به حداقل میرسد.
کاربرد علائم اختصاری روی سیم و کابل
علائم اختصاری که روی سیم و کابل درج میشوند در واقع نقش یک نقشه فنی فشرده را ایفا میکنند و به کاربر کمک میکنند بدون نیاز به باز کردن لایهها یا انجام آزمایش، ویژگیهای اصلی محصول را تشخیص دهد. این کدها مشخص میکنند کابل از چه جنسی ساخته شده، چه نوع عایقی دارد، در چه محیطی قابل استفاده است، چه مقدار حرارت را تحمل میکند و برای نصب ثابت یا متحرک مناسب است.
وقتی تکنسینها این نشانهها را ب هدرستی بشناسند، انتخاب آنها دقیق تر می شود و خطراتی مانند استفاده از کابل نامناسب در مدارهای پرفشار یا محیط های مرطوب کاهش می یابد. علاوه بر این، این علائم باعث می شوند فرآیند نگهداری یا تعمیر نیز راحت تر انجام شود زیرا متخصص با یک نگاه می تواند تشخیص دهد چه کابلی در مسیر نصب شده و آیا نیاز به جایگزینی دارد یا خیر. بنابراین، این اختصارات نقش مهمی در ایمنی، سرعت کار و کیفیت نهایی پروژه دارند.
حروف اختصاری سیم و کابل چیست؟
شناخت حروف اختصاری سیم و کابل به شما کمک می کند قبل از انتخاب، تصور روشنی از ساختار و کاربرد هر محصول داشته باشید. این کدها در واقع زبان فنی تولیدکنندگان هستند که با چند حرف ساده، جنس هادی، نوع عایق، قابلیت تحمل شرایط محیطی و نحوه قرارگیری در مدار را مشخص می کنند. وقتی این حروف را بشناسید، دیگر انتخاب تان بر پایه حدس و تجربه محدود نیست بلکه بر اساس یک استاندارد دقیق انجام می شود. در ادامه، رایج ترین اختصارات مورد استفاده در سیم و کابل را بدون هیچ تکرار و ابهامی مشاهده میکنید تا بتوانید در هر پروژه با اطمینان تصمیم بگیرید.
- H – نشاندهنده کاربرد ولتاژ پایین
- Y – بیانگر عایق PVC
- N – استفاده از مس خالص استاندارد
- A – هادی آلومینیومی
- F – ساختار انعطافپذیر
- G – کابل مجهز به سیم ارت
- X – عایق XLPE
- T – روکش لاستیکی
- NY – کابل مسی با عایق PVC
- NYY – کابل مسی با عایق و روکش PVC
- NYM – کابل مسی چندرشته با روکش مقاوم
- N2XH – کابل مقاوم در برابر حریق
- N2XY – کابل مسی با عایق XLPE مناسب محیطهای صنعتی
H05VV-F – کابل انعطافپذیر خانگی
H07RN-F – کابل لاستیکی مقاوم در محیطهای سخت
- V – روکش PVC
- R – سیم خشک تک رشته
- K – سیم نیمه افشان
این فهرست کامل، راهنمایی کاربردی برای انتخاب دقیق و ایمن در هر نوع پروژه الکتریکی ارائه میدهد.
استاندارد VDE چگونه کیفیت و ایمنی تجهیزات برقی را تضمین میکند؟
استاندارد VDE یکی از مهم ترین معیارهای فنی در حوزه برق است که با هدف افزایش ایمنی، دوام و عملکرد قابل اعتماد تجهیزات الکتریکی تدوین شده است. این استاندارد توسط انجمن مهندسان برق آلمان طراحی شده و مجموعهای از قوانین دقیق را در اختیار تولید کنندگان قرار می دهد تا هر مرحله از تولید from انتخاب هادی تا نوع روکش و تست نهایی طبق اصول مشخص انجام شود.
محصولی که موفق به دریافت این تأیید یه می شود، باید آزمایشهای سختگیرانه ای را در برابر حرارت، رطوبت، لرزش، کشش مکانیکی و نوسان جریان پشت سر بگذارد تا ثابت کند در شرایط مختلف، رفتاری پایدار و ایمن دارد. وجود برچسب VDE برای مصرف کننده یک پیام روشن است: این کالا تحت نظارت تخصصی ساخته شده و خطراتی مانند اتصال کوتاه، سوختگی یا افت کیفیت در طول زمان به حداقل رسیده است. به همین دلیل استفاده از تجهیزات دارای این استاندارد در بسیاری از پروژههای حرفهای یک الزام جدی محسوب میشود.

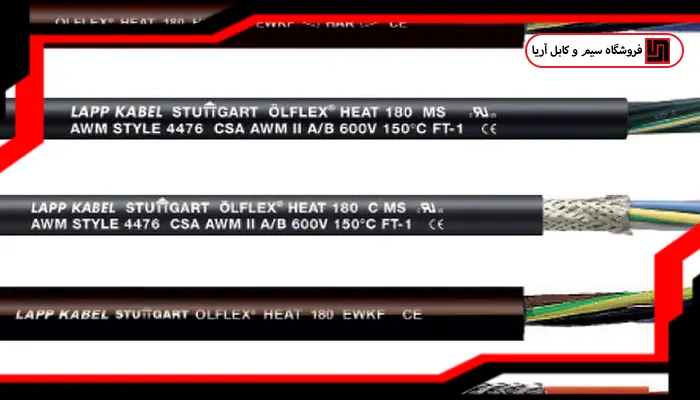

چگونه مشخصات درج شده روی کابل را به درستی تفسیر کنیم؟
برای انتخاب کابل مناسب، اولین قدم این است که بتوانید نوشتههای روی بدنه را به صورت دقیق و هدفمند بخوانید. هر بخش از این مشخصات بیان کننده یک ویژگی فنی است و کنار هم قرار گرفتنشان، تصویر روشنی از توان و کاربرد کابل ارائه میدهد. معمولاً خواندن این اطلاعات از جنس هادی شروع میشود زیرا نوع فلز تعیین میکند کابل چه مقدار جریان را بدون افت تحمل میکند. سپس نوبت به عایق و روکش می رسد که نشان می دهد کابل برای چه محیطی خشک، مرطوب یا صنعتی طراحی شده است.
بعد از آن باید سطح مقطع و تعداد رشتهها را بررسی کرد تا بتوان ظرفیت باردهی را به درستی محاسبه کرد. در نهایت، محدوده ولتاژ و کلاس انعطاف پذیری تکمیل کننده این شناخت هستند. زمانی که این اطلاعات به شکل صحیح تفسیر شوند، انتخاب کابل تبدیل به فرآیندی دقیق، سریع و کاملاً ایمن خواهد شد.
نتیجه گیری
شناخت علائم، اختصارات و مشخصات درج شده روی سیم و کابل، کلید انتخاب صحیح و ایمن در هر پروژه برق کشی است. وقتی بتوانید حروف اختصاری، نوع هادی، عایق، روکش، سطح مقطع و کلاس ولتاژ را به درستی بخوانید، احتمال خطا در نصب کاهش پیدا میکند و دوام تجهیزات افزایش مییابد. علاوه بر این، استفاده از کابلهای استاندارد و برند معتبر، مانند کابل آریا، اطمینان میدهد که عملکرد سیستم طولانی مدت و پایدار خواهد بود.
سوالات متداول
آنها جنس هادی، نوع عایق، روکش، ولتاژ قابل تحمل و انعطاف پذیری سیم را مشخص می کنند.
این استاندارد تضمین میکند کابل تحت آزمایشهای ایمنی و کیفیت قرار گرفته و برای مصرف طولانی مدت مناسب است.
سیمهای NYA یا NYM که دارای هادی مسی و عایق استاندارد هستند، برای مسیرهای داخلی مناسب هستند.
با توجه به جریان مصرفی، طول مسیر و شرایط نصب، سطح مقطع مناسب محاسبه می شود تا از گرم شدن و افت ولتاژ جلوگیری شود.
