آیا کابل آنتن و کابل دوربین مداربسته یکی هستند؟

ساختار اصلی کابل های کواکسیال و شباهت های ظاهری

کابل کواکسیال ساختاری متشکل از یک هادی مرکزی، لایه عایق، شیلد محافظ و روکش بیرونی دارد. در ظاهر، کابل آنتن تلویزیون و کابل دوربین مداربسته شباهت های زیادی دارند. هر دو کابل از یک هادی مرکزی مس یا آلومینیوم با روکش مس استفاده می کنند. هدف اصلی در هر دو مورد، انتقال سیگنال با کمترین تداخل است. با این حال، تفاوت در نوع سیگنال ارسالی و محیط نصب است که باعث تفاوت در تولید می شود.

سیگنال تلویزیون معمولا در فرکانس های بسیار بالاتری نسبت به سیگنال دوربین مداربسته آنالوگ منتقل می شود. این تفاوت در فرکانس، نیازمند طراحی متفاوت هادی مرکزی و عایق دی الکتریک است. اگر کابل آنتن در سیستم دوربین استفاده شود، ممکن است در مسافت های کوتاه تصویر داشته باشید اما در مسافت های طولانی با افت سیگنال مواجه خواهید شد. بنابراین شباهت ظاهری نباید ملاک تصمیم گیری در خرید کابل کوآکسیال باشد.

تفاوت اصلی در شیلد محافظ و نویزپذیری

یکی از مهم ترین تفاوت ها در کیفیت و تراکم شیلد کابل است. در کابل های آنتن، هدف انتقال سیگنال فرکانس بالا از آنتن به گیرنده است. در سیستم های دوربین مداربسته، کابل باید در برابر نویزهای الکترومغناطیسی محیطی مقاومت بسیار بالایی داشته باشد. دوربین های مداربسته اغلب در محیط های صنعتی، کارگاهی یا مسیرهای نزدیک به کابل های برق نصب می شوند. شیلد کابل دوربین مداربسته باید تراکم بسیار بالایی داشته باشد تا از ورود نویز به سیگنال تصویر جلوگیری کند.

اگر از کابل آنتن معمولی برای دوربین مداربسته استفاده کنید، به محض عبور کابل از کنار منابع نویز، شاهد خطوط افقی، پرش تصویر یا نویزهای رنگی خواهید بود. کابل های اختصاصی دوربین مداربسته با نام هایی مانند RG59 یا کابل های ترکیبی دارای شیلد آلومینیومی و مسی با تراکم زیاد هستند. این ساختار تضمین می کند که سیگنال تصویر در طول مسیر طولانی بدون تغییر باقی بماند. عدم توجه به این موضوع کیفیت نهایی پروژه شما را به شدت کاهش می دهد.

بررسی استانداردهای فنی RG59 و RG6 در بازار

در بازار ایران و جهان، استاندارد  کوآکسیال RG59 معمولا به عنوان کابل استاندارد دوربین مداربسته شناخته می شود. این کابل دارای امپدانس 75 اهم است که برای انتقال سیگنال ویدئویی بهینه شده است. کابل RG6 که معمولا برای آنتن های ماهواره و تلویزیون استفاده می شود، قطر مغزی بیشتری دارد و برای فرکانس های بالاتر مناسب است. تفاوت قطر مغزی باعث می شود که کابل RG6 در مسافت های بسیار طولانی افت سیگنال کمتری داشته باشد.

با این حال، برای دوربین های مداربسته، کابل RG59 به دلیل انعطاف پذیری بیشتر و سهولت در داکت کشی، گزینه بهتری است. کوآکسیال RG6 به دلیل سختی بیشتر و شعاع خم کم، برای نصب دوربین در محیط های داخلی و کنج ها مناسب نیستند. در زمان خرید کابل کوآکسیال باید به نوع دوربین و مسافت کابل کشی توجه کنید. استفاده از کابل نامناسب باعث می شود که اتصالات به خوبی برقرار نشوند و در درازمدت شاهد قطعی های مکرر باشید.

آیا می توان از کابل آنتن برای دوربین مداربسته استفاده کرد؟

پاسخ کوتاه به این سوال این است که در پروژه های کوچک و با مسافت بسیار کم، ممکن است تصویر دریافت کنید اما این کار توصیه نمی شود. استفاده از کابل آنتن برای دوربین مداربسته به دلیل تفاوت در ویژگی های الکتریکی، ریسک های فنی زیادی دارد. افت کیفیت تصویر در کابل آنتن بسیار سریع تر از کابل های مخصوص دوربین رخ می دهد. در سیستم های نظارتی، وضوح تصویر اهمیت حیاتی دارد و هرگونه افت کیفیت می تواند مانع تشخیص چهره یا پلاک شود.

علاوه بر کیفیت تصویر، طول عمر کابل نیز مطرح است. روکش کابل های آنتن معمولا برای محیط های داخلی طراحی شده اند و در برابر تابش نور خورشید یا رطوبت به سرعت پوسیده می شوند. کابل های دوربین مداربسته با کیفیت، دارای روکش های مقاوم تری هستند. برای اطمینان از کیفیت نهایی و جلوگیری از دوباره کاری، پیشنهاد می شود کابل مخصوص همان کاربری تهیه شود. دریافت مشاوره رایگان پیش از خرید کابل کوآکسیال به شما کمک می کند تا محصولی متناسب با نیاز پروژه خود انتخاب کنید.

تاثیر امپدانس در انتقال سیگنال تصویر

امپدانس مشخصه کابل کواکسیال باید دقیقاً 75 اهم باشد. این عدد استاندارد طلایی برای انتقال سیگنال های ویدئویی و تلویزیونی است. اگر کابل دارای امپدانس متفاوت باشد، شاهد پدیده ای به نام بازتاب سیگنال خواهید بود. در سیستم های دوربین، بازتاب سیگنال باعث ایجاد سایه در تصویر یا تاری می شود. کابل های آنتن ارزان قیمت موجود در بازار ممکن است در طول تولید دچار تغییر در امپدانس شوند.

کابل های باکیفیت و استاندارد که برای دوربین مداربسته تولید می شوند، دقت بسیار بالایی در حفظ امپدانس 75 اهم در تمام طول کابل دارند. این پایداری به دلیل دقت در دستگاه های تولید و مواد اولیه درجه یک است. هرچه متراژ کابل کشی بیشتر شود، حساسیت نسبت به امپدانس بالاتر می رود. بنابراین در پروژه های بزرگ که متراژ کابل کشی زیاد است، نباید ریسک خرید کابل های بی کیفیت و غیر استاندارد را بپذیرید.

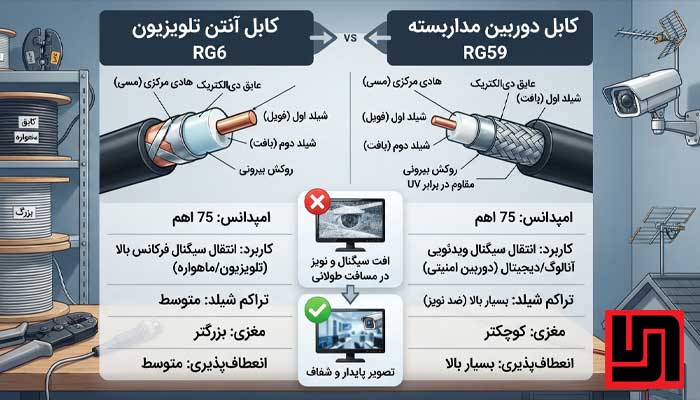

جدول مقایسه فنی کابل های کواکسیال

نکات اجرایی و نصب کابل در پروژه های نظارتی

نصب صحیح کابل کواکسیال به اندازه انتخاب کابل اهمیت دارد. یکی از بزرگترین اشتباهات در زمان کابل کشی، خم کردن بیش از حد کابل است. کابل کواکسیال دارای یک دی الکتریک در میان هادی و شیلد است که فاصله آن ها را ثابت نگه می دارد. اگر کابل بیش از حد خم شود، این فاصله تغییر کرده و امپدانس کابل به هم می خورد. نتیجه این کار بلافاصله در کیفیت تصویر دوربین دیده می شود.

نکته دیگر، استفاده از اتصالات استاندارد و فیش های BNC باکیفیت است. اتصال ضعیف در دو سر کابل می تواند تمام مزایای یک کابل عالی را از بین ببرد. فیش ها باید کاملاً پرس شوند تا از ورود رطوبت و اکسید شدن مس جلوگیری شود. در محیط های صنعتی، کابل ها باید حتما از داخل لوله های فلکسی یا لوله برق عبور کنند تا از فشارهای مکانیکی و کشیدگی های ناگهانی در امان بمانند.

تاثیر متراژ و افت سیگنال در کیفیت تصویر

افت سیگنال یا تضعیف در کابل های کواکسیال با افزایش طول کابل و فرکانس سیگنال افزایش می یابد. در دوربین های مداربسته، اگر مسافت کابل کشی از 100 متر فراتر رود، باید از کابل هایی با مغزی مس خالص استفاده کنید. کابل های با مغزی آلومینیومی در مسافت های طولانی به شدت دچار افت سیگنال می شوند و تصویر را سیاه و سفید یا نویزدار نشان می دهند.

در صورتی که مجبور به کابل کشی در مسافت های بسیار طولانی هستید، علاوه بر انتخاب کابل مناسب، باید از تقویت کننده های سیگنال ویدئویی استفاده کنید. خرید کابل کوآکسیال با مغزی تمام مس، هزینه بیشتری نسبت به نمونه های آلومینیومی دارد، اما در پروژه های حساس این تفاوت قیمت در مقابل پایداری تصویر، ناچیز است. همیشه محاسبات مربوط به افت سیگنال را قبل از خرید نهایی انجام دهید تا دچار مشکل نشوید.

نقش لایه دی الکتریک در پایداری سیگنال

لایه دی الکتریک که بین مغزی مسی و شیلد قرار دارد، نقش بسیار مهمی در کیفیت کابل ایفا می کند. این لایه معمولا از پلی اتیلن فشرده ساخته می شود. در کابل های ارزان قیمت، این لایه ممکن است توخالی یا از مواد بازیافتی باشد که در برابر تغییرات دما واکنش نشان می دهد. تغییر دما باعث انبساط و انقباض این لایه شده و فاصله مغزی تا شیلد تغییر می کند.

این نوسان در فاصله، باعث ایجاد تغییرات لحظه ای در امپدانس کابل و پرش تصویر می شود. کابل های باکیفیت از دی الکتریک های با چگالی ثابت استفاده می کنند که در برابر گرما و سرمای شدید مقاوم هستند. برای محیط های بیرونی که کابل در معرض آفتاب مستقیم یا سرمای زمستان قرار دارد، استفاده از کابل های دارای دی الکتریک استاندارد ضروری است. این ویژگی باعث می شود تصویر دوربین در تمام فصول سال ثابت و بدون تغییر باقی بماند.

اهمیت خرید از مراجع تخصصی و تامین کنندگان معتبر

بازار سیم و کابل پر از محصولات تقلبی است که با ظاهری مشابه نمونه های اصلی عرضه می شوند. تشخیص کابل تقلبی از اصلی حتی برای افراد با تجربه نیز دشوار است. تنها راه اطمینان از خرید محصول باکیفیت، مراجعه به مراکز تخصصی است. در جهت سفارش انواع سیم و کابل از فروشگاه آریا با تجربه فراوان در زمینه واردات و پخش و تولید سیم ، کابل ، اتصالات ، فیبر نوری و سیم های نظامی و کابل های شبکه با فروشگاه سیم و کابل آریا تماس بگیرید.

تامین کنندگان تخصصی اطلاعات فنی دقیق درباره جنس مغزی، درصد خلوص مس، نوع و تراکم شیلد را در اختیار شما قرار می دهند. آن ها می توانند بر اساس نیاز پروژه، بهترین نوع کابل را به شما پیشنهاد کنند. خرید از این مراجع نه تنها خیال شما را از بابت اصالت کالا راحت می کند، بلکه در بلندمدت هزینه های تعمیر و نگهداری سیستم های نظارتی را به شدت کاهش می دهد.

راهنمای نهایی برای مدیران خرید و کارفرمایان

در زمان خرید کابل کوآکسیال، باید به سه فاکتور اصلی توجه کنید: نوع دوربین، مسافت و محیط نصب. برای دوربین های آنالوگ معمولی RG59 عالی است، اما برای دوربین های HD باید از کابل های تمام مس و شیلد دار استفاده کنید. اگر قصد نصب دوربین در فضای باز را دارید، حتما کابل هایی با روکش مقاوم در برابر اشعه UV انتخاب کنید. روکش های معمولی زیر آفتاب سریع ترک خورده و آب به داخل کابل نفوذ می کند.

همیشه سعی کنید کمی بیشتر از متراژ مورد نیاز کابل تهیه کنید تا در مسیرهای پر پیچ و خم با کمبود کابل مواجه نشوید. اتصالات را با فیش های BNC پرسی استاندارد انجام دهید و از فیش های پیچی ارزان قیمت دوری کنید. با رعایت این نکات فنی ساده، سیستمی پایدار و بدون نویز خواهید داشت که سال ها بدون مشکل کار می کند. دریافت مشاوره حرفه ای قبل از اجرا، کلید موفقیت در پروژه های نظارتی است.

مطالب بیشتر:

علت نویز افتادن در تصاویر دوربین مداربسته

چگونه قبل از خرید، کیفیت شیلد کابل را تشخیص دهیم؟

خطرات سیم‌کشی بدون شیلد برای دستگاه‌های حساس

سوالات متداول

تفاوت اصلی کابل آنتن و کابل دوربین مداربسته در چیست؟

تفاوت اصلی در تراکم شیلد و مقاومت در برابر نویز است. کابل دوربین مداربسته برای جلوگیری از تداخلات محیطی شیلد قوی تری دارد اما کابل آنتن برای فرکانس بالا طراحی شده است.

آیا استفاده از کابل RG6 برای دوربین مداربسته مجاز است؟

استفاده از آن مجاز است اما به دلیل ضخامت و سختی، نصب آن در محیط های داخلی دشوار است. این کابل برای مسافت های بسیار طولانی گزینه مناسبی محسوب می شود.

چگونه می توان اصالت کابل کوآکسیال را در زمان خرید تشخیص داد؟

بررسی وزن کابل، تراکم بافت شیلد، جنس مغزی مسی و تست اهمی کابل از روش های تشخیص کیفیت و اصالت است که باید توسط کارشناس انجام شود.

بهترین نوع کابل برای محیط های بیرونی و آفتاب گیر کدام است؟

برای محیط های بیرونی باید از کابل های دارای روکش مقاوم در برابر نور خورشید و رطوبت که اصطلاحاً کابل های مشکی یا ضد یو وی هستند استفاده کرد.
