علت نویز افتادن در تصاویر دوربین مداربسته

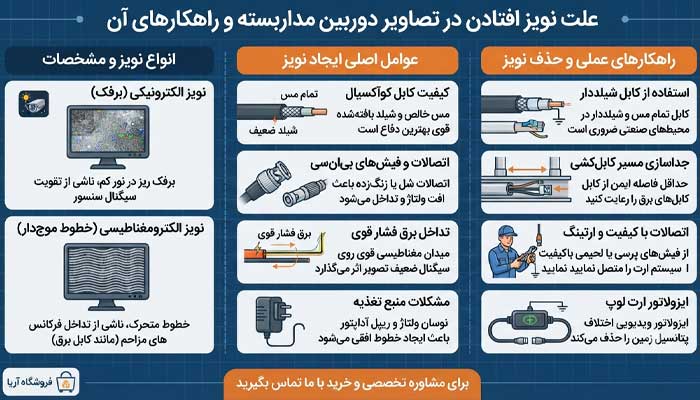

انواع نویز در سیستم های نظارتی و مشخصات ظاهری آن ها

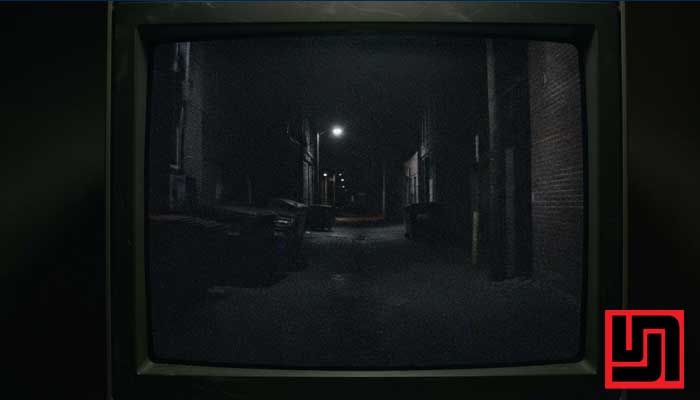

نویزهای تصویری معمولا به دو دسته کلی نویزهای الکترونیکی و نویزهای الکترومغناطیسی تقسیم می شوند. نویز الکترونیکی بیشتر به صورت برفک های ریز در شرایط نوری ضعیف خود را نشان می دهد. این پدیده به دلیل تلاش سنسور دوربین برای تقویت سیگنال های ضعیف نوری رخ می دهد. در این حالت پیکسل های رنگی نامنظم روی صفحه مانیتور ظاهر می شوند که وضوح جزییات را کاهش می دهند.

نویز الکترومغناطیسی معمولا به شکل خطوط موج دار افقی یا عمودی روی تصویر نمایان می شود. این خطوط متحرک نشان دهنده ورود فرکانس های مزاحم به مسیر انتقال سیگنال تصویر هستند. عبور کابل ها از مجاورت سیم های برق فشار قوی عامل اصلی این نوع تداخل است. شناخت نوع نویز به تکنسین ها کمک می کند تا سریع تر منشا اختلال را پیدا کنند.

تاثیر کیفیت کابل کوآکسیال بر وضوح تصاویر دریافتی

مسیر انتقال تصویر نقشی حیاتی در حفظ کیفیت سیگنال های آنالوگ و دیجیتال دارد. کابل کوآکسیال به عنوان استاندارد اصلی در سیستم های دوربین مداربسته آنالوگ HD شناخته می شود. این کابل ها وظیفه دارند سیگنال های ویدیویی را بدون افت کیفیت به دستگاه ضبط منتقل کنند. هرگونه ضعف در ساختار کابل می تواند باعث تضعیف شدید سیگنال در مسافت های طولانی شود.

کیفیت شیلد و مغزی مسی در یک کابل کوآکسیال تعیین کننده میزان مقاومت آن در برابر نویز است. کابل های ارزان قیمت با شیلد آلومینیومی ضعیف نمی توانند جلو ورود امواج مزاحم را بگیرند. مس قلع اندود یا مس خالص بهترین گزینه برای مغزی کابل های نظارتی به شمار می رود. استفاده از کابل های بی کیفیت در نهایت منجر به افت شدید رزولوشن تصویر می شود.

نقش اتصالات بی کیفیت و فیش های بی ان سی در ایجاد اختلال

اتصالات ضعیف یکی از متداول ترین دلایل بروز قطعی و نویز در تصاویر دوربین ها هستند. فیش های بی ان سی وظیفه اتصال کابل به دوربین و دستگاه ضبط را بر عهده دارند. در صورت شل بودن اتصال یا زنگ زدگی فیش مقاومت الکتریکی مسیر به شدت افزایش می یابد. این افزایش مقاومت باعث ایجاد افت ولتاژ و تداخل در فرکانس های تصویری می شود.

برای پیشگیری از این مشکل باید از فیش های بی ان سی پرسی یا لحیمی باکیفیت استفاده کرد. فیش های پیچی معمولا در طول زمان شل می شوند و عملکرد مناسبی در محیط های صنعتی ندارند. همچنین عایق کاری مناسب اتصالات در برابر رطوبت و گرد و غبار بسیار ضروری است. نفوذ آب به داخل کانکتورها می تواند کل سیستم تصویربرداری را با نویز شدید مواجه کند.

تداخل الکترومغناطیسی ناشی از کابل کشی در مجاورت برق فشار قوی

طراحی مسیر کابل کشی باید بر اساس استانداردهای مهندسی و رعایت فواصل ایمن انجام شود. عبور سیم های تصویر در کنار خطوط برق سه فاز یکی از اشتباهات بزرگ در نصب است. میدان مغناطیسی قوی اطراف کابل های برق به راحتی روی سیگنال ضعیف تصویر تاثیر می گذارد. این پدیده باعث ایجاد خطوط نویزی متحرک و لرزش شدید در مانیتور می شود.

برای حل این چالش فنی باید تا حد امکان مسیر کابل های تصویر را جدا کرد. استفاده از لوله های فلزی یا داکت های مجزا می تواند تاثیر میدان های مغناطیسی را کاهش دهد. در شرایط خاص که جداسازی مسیر امکان پذیر نیست باید از کابل کوآکسیال شیلددار با تراکم بالا استفاده شود. رعایت این اصول ساده می تواند هزینه های عیب یابی بعدی را به طور چشمگیری کاهش دهد.

مشکلات مربوط به منبع تغذیه و نوسانات ولتاژ در دوربین ها

تامین برق پایدار و بدون نوسان اهمیت زیادی در عملکرد صحیح دوربین های مداربسته دارد. منابع تغذیه بی کیفیت یا ضعیف نمی توانند ولتاژ صاف و پایداری را برای دوربین فراهم کنند. ریپل های ولتاژ خروجی آداپتور به صورت مستقیم روی مدار پردازش تصویر دوربین اثر می گذارند. این امر در نهایت خود را به شکل خطوط افقی تیره و روشن در تصویر نشان می دهد.

افت ولتاژ ناشی از طولانی بودن مسیر سیم کشی برق نیز از عوامل نویز الکترونیکی است. دوربین هایی که در انتهای مسیر قرار دارند ولتاژ کمتری دریافت می کنند و تصویر ضعیفی ارائه می دهند. برای رفع این مشکل استفاده از منابع تغذیه مرکزی باکیفیت یا آداپتورهای مجزا توصیه می شود. بررسی دوره ای ولتاژ ورودی دوربین ها مانع از خرابی زودهنگام برد الکترونیکی آن ها می شود.

ارت لوپ یا اختلاف پتانسیل زمین و راهکارهای حذف آن

پدیده ارت لوپ زمانی رخ می دهد که دو نقطه از سیستم دارای پتانسیل های زمین متفاوتی باشند. این اختلاف پتانسیل باعث جریان یافتن سیگنال های ناخواسته در شیلد کابل های تصویر می شود. جریان های سرگردان زمین به راحتی سیگنال اصلی تصویر را تحت تاثیر قرار داده و نویز ایجاد می کنند. این مشکل معمولا در ساختمان های بزرگ با سیستم های ارتینگ مجزا دیده می شود.

برای از بین بردن ارت لوپ می توان از ایزولاتورهای ویدیویی یا حلقه های زمین گیر استفاده کرد. این تجهیزات ارتباط فیزیکی شیلد کابل را قطع کرده و مانع جریان یافتن نویز می شوند. همچنین عایق کردن بدنه فلزی دوربین ها از پایه های فلزی ساختمان راهکار موثری است. با قطع اتصال بدنه دوربین به سازه های فلزی مسیر ارت لوپ کاملا مسدود می شود.

جدول مقایسه ای انواع کابل های انتقال تصویر در سیستم های نظارتی

با بررسی جدول بالا مشخص می شود که کابل های تمام مس بالاترین مقاومت را در برابر نویز دارند. کابل های ترکیبی اگرچه قیمت کمتری دارند اما برای مسافت های طولانی مناسب نیستند. کابل شبکه شیلددار نیز برای دوربین های تحت شبکه گزینه ایده آلی جهت حذف نویز است. خریداران باید با توجه به شرایط محیطی و متراژ پروژه کابل مناسب را انتخاب کنند.

راهکارهای عملی برای کاهش و حذف نویز تصاویر در پروژه ها

برای داشتن تصویری صاف و بدون نویز باید چند مرحله فنی را در پروژه ها رعایت کرد. در قدم اول باید از سلامت و کیفیت کابل کوآکسیال مصرفی اطمینان حاصل کرد. مسیرهای کابل کشی را به گونه ای طراحی کنید که کمترین تلاقی را با کابل های برق داشته باشند. استفاده از فیش های بی ان سی با روکش طلا نیز می تواند اتصال پایداری ایجاد کند.

در قدم دوم استفاده از سیستم ارتینگ استاندارد برای کل تجهیزات اتاق مانیتورینگ توصیه می شود. مانیتورها، دستگاه های ضبط و منابع تغذیه باید به یک سیستم زمین مشترک متصل باشند. در صورت بروز نویزهای ناگهانی ابتدا آداپتور دوربین مربوطه را تعویض و تست کنید. انجام منظم این سرویس های فنی دوره ای پایداری تصاویر دوربین مداربسته را تضمین می کند.

مزایای استفاده از کابل های شیلددار در محیط های صنعتی

محیط های کارگاهی و کارخانه ها سرشار از دستگاه های برقی بزرگ و موتورهای القایی هستند. این تجهیزات در هنگام کار امواج مغناطیسی شدیدی در فضا منتشر می کنند. کابل های معمولی بدون شیلد در این شرایط به عنوان آنتن عمل کرده و نویز را جذب می کنند. استفاده از کابل های شیلددار و فویل دار در این محیط ها یک ضرورت فنی به شمار می رود.

شیلد فلزی کابل نویزهای محیطی را به زمین منتقل می کند و مانع ورود آن ها به هادی اصلی می شود. این ساختار محافظتی کیفیت تصاویر ارسالی را حتی در بدترین شرایط مغناطیسی حفظ می کند. هزینه اولیه خرید کابل های باکیفیت بسیار کمتر از هزینه عیب یابی مجدد پروژه است. مهندسان با انتخاب درست تجهیزات می توانند طول عمر مفید سیستم های نظارتی را افزایش دهند.

اهمیت مشاوره فنی قبل از خرید تجهیزات انتقال تصویر

گستردگی محصولات در بازار تجهیزات نظارتی ممکن است باعث سردرگمی خریداران شود. انتخاب کابل نامناسب می تواند کارایی دوربین های پیشرفته و گران قیمت را به شدت کاهش دهد. دریافت مشاوره از کارشناسان باتجربه به شما کمک می کند تا بهینه ترین قطعات را خریداری کنید. این کارشناسان بر اساس نیاز پروژه و بودجه شما بهترین راهکارها را پیشنهاد می کنند.

دریافت مشاوره رایگان در جهت سفارش انواع سیم و کابل از فروشگاه آریا با تجربه فراوان در زمینه واردات و پخش و تولید سیم ، کابل شیلد دار  ، اتصالات ، فیبر نوری و سیم های نظامی و کابل شبکه با فروشگاه سیم و کابل آریا تماس بگیرید. این ارتباط مستقیم امکان دسترسی به کالاهای استاندارد با ضمانت اصالت را برای شما فراهم می کند. فروشگاه سیم و کابل آریا با تکیه بر دانش فنی متخصصان خود آماده همراهی با شما در تمامی مراحل خرید است.

مطالب بیشتر:

چگونه قبل از خرید، کیفیت شیلد کابل را تشخیص دهیم؟

خطرات سیم‌کشی بدون شیلد برای دستگاه‌های حساس

راهنمای انتخاب کابل شیلددار مناسب برای خانه و کارگاه

سوالات متداول

چرا تصویر دوربین مداربسته در طول شب بیشتر دچار نویز می شود؟

در طول شب ال ای دی های مادون قرمز دوربین روشن می شوند و جریان بیشتری از منبع تغذیه می کشند. اگر آداپتور ضعیف باشد افت ولتاژ رخ داده و نویز الکترونیکی در تصویر ظاهر می شود.

آیا می توان از کابل های تلفن برای انتقال تصویر دوربین استفاده کرد؟

خیر کابل های تلفن فاقد شیلد مناسب و پهنای باند کافی برای انتقال سیگنال های ویدیویی فرکانس بالا هستند. استفاده از این کابل ها باعث افت شدید کیفیت تصویر و ایجاد نویز می شود.

سایز استاندارد کابل کوآکسیال برای دوربین های مداربسته چیست؟

کابل مدل RG59 رایج ترین سایز برای دوربین های مداربسته است. این کابل با قطر مغزی مناسب و شیلد استاندارد می تواند تصاویر را تا متراژ مشخصی بدون افت کیفیت منتقل کند.

چگونه می توان اثر پدیده ارت لوپ را در سیستم های نظارتی برطرف کرد؟

با عایق کاری پایه های دوربین از سازه های فلزی و استفاده از ایزولاتور نویز ویدیو در مسیر کابل می توان اثر ارت لوپ را از بین برد.
