از کجا بفهمیم تجهیزات ما به کابل شیلددار نیاز دارد؟
در سیستم های الکتریکی مدرن و خطوط تولید صنعتی انتقال بدون نویز اطلاعات اهمیت زیادی دارد. وجود میدان های مغناطیسی در اطراف کابل های برق همواره باعث ایجاد اختلال در عملکرد تجهیزات حساس می شود. برای حل این مشکل مهندسان از انواع کابل شیلد دار استفاده می کنند تا پایداری شبکه حفظ شود. این محصولات با داشتن لایه محافظ فلزی مانع از ورود نویزهای الکترومغناطیسی به داخل هادی ها می شوند. استفاده از این تجهیزات در سیستم های اتوماسیون صنعتی و شبکه های انتقال داده بسیار رایج است.
تشخیص نیاز به کابل شیلد دار در پروژه ها نیازمند بررسی دقیق محیط نصب و نوع دستگاه ها است. عدم استفاده از این نوع کابل در محیط های پر نویز خسارت های مالی سنگینی به همراه دارد. از این رو شناخت مدل های مختلف این محصول مانند کابل شیلد دار 2 رشته تا تعداد رشته های بالاتر حیاتی است. در این مقاله تلاش می کنیم راهنمای جامعی برای شناسایی نیاز سیستم ها به این کابل ها ارائه دهیم. این اطلاعات به شما در طراحی یک شبکه امن و بدون نویز کمک شایانی خواهد کرد.

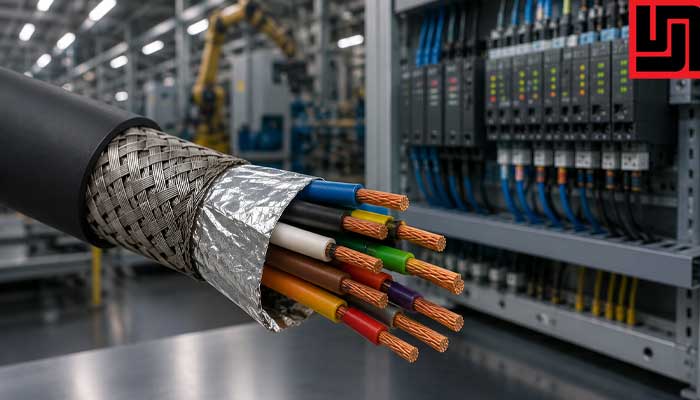

کابل شیلد دار
مفاهیم پایه و عملکرد اصلی شیلد در کابل های برق و فرمان

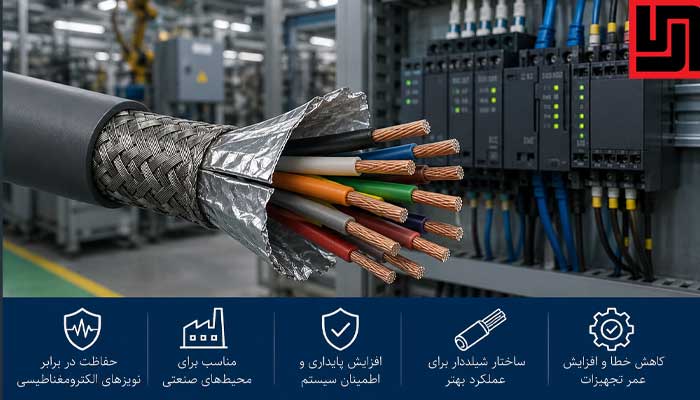

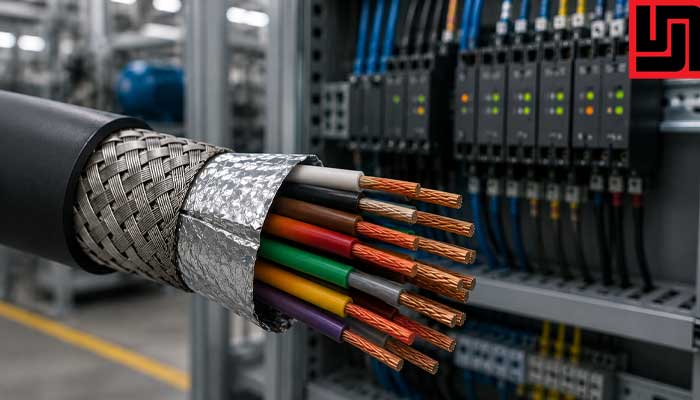

شیلد یک لایه محافظ فلزی است که به دور رشته های داخلی کابل پیچیده می شود. این لایه معمولا از جنس مس بافته شده یا فویل آلومینیوم ساخته می شود. هدف اصلی از طراحی این لایه جذب نویزهای الکترومغناطیسی محیط و انتقال آن ها به زمین است. با این کار سیگنال های عبوری از کابل دچار افت کیفیت و اعوجاج نمی شوند.
بدون وجود شیلد کابل ها مانند آنتن عمل کرده و امواج مزاحم را به درون خود جذب می کنند. این امواج مزاحم می توانند به راحتی داده های دیجیتال یا آنالوگ را در تجهیزات صنعتی تخریب کنند. بنابراین شیلددار کردن کابل ها راهکاری استاندارد برای ایمن سازی مسیرهای انتقال برق و سیگنال است. این روش در صنایع مخابرات و اتوماسیون کاربرد بسیار زیادی دارد.
نشانه های فیزیکی و سیگنالی وجود نویز در تجهیزات صنعتی
یکی از اولین نشانه های نویز تغییرات ناگهانی و نامفهوم در داده های سنسورها است. اگر نمایشگرهای شما مقادیر نوسانی و غیر واقعی را نشان می دهند احتمالا با تداخل مواجه هستید. همچنین ریستارت شدن ناگهانی سیستم های کنترلر می تواند نشان دهنده ورود نویز به مدار فرمان باشد. در این شرایط کابل های فرمان بدون شیلد بیشترین آسیب پذیری را از خود نشان می دهند.
شنیده شدن صدای سوت یا وزوز از بلندگوها و سیستم های صوتی نیز نشانه تداخل الکترومغناطیسی است. در دستگاه های تصویربرداری صنعتی نویز خود را به صورت خطوط لرزان روی صفحه نمایش نشان می دهد. برای رفع این مشکلات استفاده از کابل شیلد دار 3رشته یا کابل شیلد دار 4 رشته راهگشا خواهد بود. بررسی دقیق این علائم به شما در عیب یابی سریع تر سیستم کمک می کند.
تاثیر متقابل میدان های الکترومغناطیسی بر کابل های سیگنال
میدان های الکترومغناطیسی توسط موتورهای الکتریکی بزرگ و کابل های فشار قوی ایجاد می شوند. وقتی کابل سیگنال در مجاورت کابل های قدرت قرار می گیرد پدیده القای مغناطیسی رخ می دهد. این پدیده باعث ایجاد ولتاژ ناخواسته در کابل سیگنال می شود. این ولتاژ اضافی سیستم های کنترل دقیق را به شدت تحت تاثیر قرار می دهد.
برای جلوگیری از این اثرات مخرب کابل های سیگنال باید حتما دارای شیلد فلزی باشند. شیلد فلزی به عنوان یک قفس فارادی عمل کرده و میدان های خارجی را خنثی می کند. در پروژه هایی با تعداد سنسورهای زیاد استفاده از کابل شیلد دار 5 رشته پیشنهاد می شود. این کار پایداری داده ها را در فواصل طولانی به طور کامل تضمین می کند.
بررسی انواع کابل شیلد دار بر اساس تعداد رشته و کاربرد آن ها
کابل های شیلددار در تنوع بالایی از نظر تعداد رشته طراحی و تولید می شوند. برای سیستم های ساده دو کاناله معمولا از کابل شیلد دار 2 رشته استفاده می شود. این کابل ها برای انتقال سیگنال های تک فاز یا اتصالات سنسورهای ساده بسیار مناسب هستند. در پروژه های پیچیده تر اتوماسیون نیاز به تعداد رشته های بیشتری احساس می شود.
به عنوان مثال کابل شیلد دار 6 رشته برای اتصال تجهیزات کنترل چندگانه کاربرد دارد. همچنین برای راه اندازی سیستم های بزرگ تر کابل شیلد دار 8 رشته و کابل شیلد دار 9 رشته به کار می روند. انتخاب تعداد رشته ها کاملا بستگی به نقشه سیم کشی و طراحی مدار شما دارد. خرید تعداد رشته متناسب با نیاز هزینه های پروژه را کاهش می دهد.
مقایسه ظرفیت و کاربرد کابل های شیلددار چند رشته
سیستم های مانیتورینگ بزرگ به کابل هایی با ظرفیت انتقال کانال های متعدد نیاز دارند. در این بخش کابل شیلد دار 10 رشته و کابل شیلد دار 12 رشته جایگاه ویژه ای دارند. این کابل ها می توانند چندین مسیر سیگنال مجزا را به طور همزمان پوشش دهند. شیلد مشترک این کابل ها از تداخل بین رشته های داخلی نیز جلوگیری می کند.
برای پروژه های بسیار وسیع تر صنعتی از کابل شیلد دار 15 رشته و کابل شیلد دار 16 رشته استفاده می شود. این کابل ها حجم سیم کشی درون سینی کابل را به شدت کاهش می دهند. در سیستم های کنترل مرکزی کارخانه ها کابل شیلد دار 18رشته کارایی بالایی از خود نشان می دهد. این کابل ها نظم و ایمنی بیشتری به تابلوهای برق می بخشند.
جدول مقایسه کاربرد انواع کابل شیلد دار در صنایع
برای انتخاب راحت تر کابل مناسب می توانید مشخصات فنی و کاربرد انواع کابل ها را در جدول زیر بررسی کنید. این جدول به شما کمک می کند تا بر اساس نیاز سیستم خود خرید مناسبی داشته باشید.
| نوع کابل | کاربرد اصلی | سطح حفاظت در برابر نویز | انعطاف پذیری |
|---|---|---|---|
| کابل شیلد دار 2 رشته | سنسورهای ساده و سیستم های صوتی | متوسط | بسیار زیاد |
| کابل شیلد دار 4 رشته | سیستم های ابزار دقیق و پی ال سی | خوب | زیاد |
| کابل شیلد دار 10 رشته | اتصال تابلوهای فرمان به تجهیزات | بسیار عالی | متوسط |
| کابل شیلد دار 20 رشته | شبکه های کنترل مرکزی و کارخانجات | فوق العاده | کم |
| کابل شیلد دار 40 رشته | سیستم های پیشرفته مانیتورینگ اتاق کنترل | حداکثر حفاظت | بسیار کم |
با تحلیل این جدول مشخص می شود که با افزایش تعداد رشته ها انعطاف پذیری کابل کاهش می یابد. بنابراین در مسیرهای پر پیچ و خم باید به این نکته توجه ویژه ای داشته باشید.
راهنمای انتخاب کابل شیلددار برای سیستم های اتوماسیون سنگین
در سیستم های اتوماسیون بزرگ تعداد سیگنال های ورودی و خروجی بسیار زیاد است. در این موارد کابل شیلد دار 20 رشته گزینه ایده آلی برای تجمیع خطوط ارتباطی است. این کابل ها به راحتی اطلاعات چندین بخش را به اتاق فرمان منتقل می کنند. برای ظرفیت های بالاتر کابل شیلد دار 24 رشته و کابل شیلد دار 25 رشته طراحی شده اند.
استفاده از کابل های پر رشته مانع از شلوغی مسیرها و بروز خطاهای فیزیکی می شود. در شرایط خاص صنعتی کابل شیلد دار 32 رشته نیز برای سیستم های توزیع استفاده می شود. همچنین کابل شیلد دار 37 رشته و کابل شیلد دار 40 رشته برای اتصال دستگاه های بسیار حساس کارایی دارند. نهایت این رده کابل شیلد دار 50 رشته است که در پروژه های مادر استفاده می شود.
مزایا و معایب استفاده از کابل های شیلددار در مقایسه با بدون شیلد
بزرگ ترین مزیت کابل شیلددار حذف کامل نویزهای مزاحم و ارتقای پایداری سیستم های الکترونیکی است. این کابل ها طول عمر مفید تجهیزات متصل به شبکه را افزایش می دهند. همچنین امنیت اطلاعات در حال انتقال با این کابل ها بسیار بیشتر است. این ویژگی ها باعث شده تا این کابل ها در صنایع حساس محبوبیت زیادی داشته باشند.
اما معایب این کابل ها شامل وزن بیشتر ضخامت زیاد و انعطاف پذیری کمتر آن ها است. همچنین قیمت این کابل ها نسبت به مدل های بدون شیلد بسیار بالاتر است. نصب شیلد به درستی نیاز به اتصال زمین دارد که کار نصب را پیچیده تر می کند. با این حال مزایای حفاظتی آن هزینه ها و زحمات نصب را کاملا توجیه می کند.
نکات اجرایی و تجربی در خرید و نصب کابل های شیلددار
یکی از مهم ترین نکات تجربی در نصب اتصال شیلد به سیستم ارتینگ است. شیلد بدون اتصال به زمین کارایی مناسبی در حذف نویزهای الکتریکی نخواهد داشت. شیلد کابل را فقط از یک سمت به زمین متصل کنید تا حلقه زمین ایجاد نشود. همچنین در زمان خرید به کیفیت بافت شیلد و درصد پوشش آن توجه کنید.
برای خرید مطمئن باید به فروشگاه های معتبر و متخصص در بازار مراجعه کنید. فروشگاه سیم و کابل آریا به عنوان یکی از مراکز معتبر ارائه دهنده این محصولات شناخته می شود. در زمان خرید حتما استانداردهای حک شده روی بدنه کابل را با نیاز خود مطابقت دهید. فروشگاه سیم و کابل آریا می تواند خدمات مشاوره ای مناسبی را برای انتخاب بهتر به شما ارائه دهد.
مطالب بیشتر:
چرا در زیرساختهای بعد از جنگ، کابلهای شیلددار معمولی جوابگو نیستند؟
راهنمای خرید کابل شیلددار ضد ضربه؛ مخصوص محیطهای صنعتی و نظامی
کدام ضخامت (AWG) برای سیستم شما کافی است؟
سوالات متداول
تفاوت اصلی شیلد فویلی با شیلد بافته شده چیست؟
شیلد فویلی پوشش صد درصدی در برابر نویز فرکانس بالا دارد اما شیلد بافته شده مقاومت مکانیکی بیشتری دارد.
آیا می توانیم کابل شیلددار را بدون اتصال ارت نصب کنیم؟
خیر اگر شیلد کابل به ارت متصل نشود نویزها تخلیه نشده و کابل مانند یک آنتن امواج مزاحم را جذب می کند.
کابل شیلد دار 4 رشته بیشتر در چه سیستم هایی کاربرد دارد؟
این کابل ها برای انتقال سیگنال های سنسورهای چهار سیمه و پورت های ارتباطی تجهیزات ابزار دقیق استفاده می شوند.
آیا استفاده از کابل های پر رشته مثل کابل شیلد دار 40 رشته مقرون به صرفه است؟
بله استفاده از یک کابل با تعداد رشته بالا نسبت به کشیدن چندین کابل مجزا هزینه های کانال کشی را کاهش می دهد.
