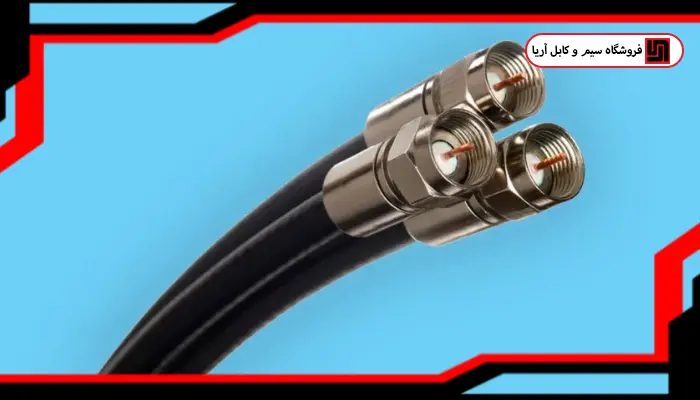

کابلهای کواکسیال (Coaxial Cables) علیرغم پیشرفتهای چشمگیر در فناوری فیبر نوری، همچنان نقشی حیاتی و غیرقابل جایگزین در زیرساخت شبکه تلفن همراه ایفا میکنند. شبکههای موبایل برای انتقال فرکانسهای رادیویی (RF) با توان بالا و دقت بسیار زیاد، در بخشهای خاصی از سیستم، به طور کامل به این کابلها وابستهاند.
کابل کواکسیال با ساختار لایهای منحصربهفرد خود، تضمین میکند که سیگنالهای ارسال و دریافت شده بین آنتنها و تجهیزات فرستنده/گیرنده (BTS یا Base Transceiver Station) با حداقل افت توان و حداکثر محافظت در برابر تداخلات الکترومغناطیسی منتقل شوند. درک این نقش کلیدی برای مهندسان و تکنسینهای مخابراتی ضروری است، زیرا عملکرد بهینه شبکه موبایل به طور مستقیم به کیفیت این کابلکشی وابسته است.
کابل کواکسیال در زیرساخت شبکههای موبایل چه نقشی دارد؟
نقش اصلی کابل کواکسیال در شبکههای موبایل، انتقال توان فرکانس رادیویی (RF Power) از واحد فرستنده/گیرنده (Radio Unit) به آنتن و برعکس است. این کابلها به عنوان یک خط انتقال (Transmission Line) عمل میکنند و باید امپدانس ثابت و مشخصی (معمولاً ۵۰ اهم) داشته باشند تا از بازتاب سیگنال جلوگیری کنند. اگر سیگنال بازتاب شود، نه تنها توان خروجی آنتن کاهش مییابد، بلکه ممکن است به تقویتکنندههای توان (Power Amplifiers) در تجهیزات آسیب برسد. این کابلها معمولاً در دکلهای مخابراتی، بین واحد رادیویی که در پای دکل یا روی آن نصب شده و آنتنهای نصب شده در بالای دکل کشیده میشوند.
کابلهای فیدر (Feeder Cables) و تأمین توان RF به آنتنها
کابل فیدر، در واقع نوعی خاص و تخصصی از کابل کواکسیال RG هستند که به طور گسترده در نصب دکلهای تلفن همراه به کار میروند. این کابلها دارای قطر بزرگ، عایق فوم شده و رسانای مرکزی لولهای یا توپر با کیفیت بسیار بالا هستند. هدف اصلی از طراحی این کابلها، کاهش حداقل افت توان (Low Attenuation) در مسافتهای طولانی است. به عنوان مثال، یک کابل فیدر ۷/۸ اینچ در مقایسه با یک کابل RG-213 استاندارد، میتواند تا ۵۰ درصد افت کمتری در فرکانس ۲.۱ گیگاهرتز (فرکانس رایج ۴G) داشته باشد. این کاهش افت، به طور مستقیم برد و پوشش آنتندهی دکل را افزایش میدهد.
لزوم امپدانس ۵۰ اهم در فیدر کابلها
در حالی که کابلهای ویدیویی استاندارد ۷۵ اهم هستند، کابلهای فیدر در شبکههای موبایل باید دارای امپدانس ۵۰ اهم باشند. دلیل این امر، تطابق با امپدانس خروجی تقویتکنندههای توان فرستنده (Transmitter Power Amplifiers) و آنتنها است. امپدانس ۵۰ اهم به عنوان یک استاندارد صنعتی در ارتباطات رادیویی تعریف شده است، زیرا تعادل بهینهای بین تحمل توان بالا و حداقل افت سیگنال ایجاد میکند. عدم تطابق در امپدانس (مثلاً استفاده از کابل ۷۵ اهم)، باعث بازتاب بخش زیادی از توان سیگنال، افزایش نسبت موج ایستاده (VSWR) و احتمال آسیب به مدارات خروجی فرستنده میشود.
انواع رایج کابلهای فیدر مخابراتی (هلیاکس)
کابلهای فیدر مخابراتی غالباً با نام تجاری هلیاکس (Heliax) نیز شناخته میشوند. این کابلها در قطرهای مختلفی مانند ۱/۲ اینچ، ۷/۸ اینچ و ۱-۱/۴ اینچ تولید میشوند. هرچه قطر کابل بیشتر باشد، افت سیگنال آن کمتر و تحمل توان آن بالاتر است. کابلهای ۱/۲ اینچ انعطافپذیرتر بوده و معمولاً برای اتصالات کوتاهتر در داخل اتاق تجهیزات یا بین رادیو و آنتنهای کوچکتر استفاده میشوند. اما کابلهای ۷/۸ اینچ و بزرگتر برای مسیرهای طولانیتر و انتقال توان بالا در دکلهای اصلی به کار میروند تا اطمینان حاصل شود که حداکثر توان به آنتنها میرسد.
در ساختمانهای بزرگ، تونلها، مراکز خرید و فضاهای زیرزمینی، سیگنالهای موبایل خارجی به سختی نفوذ میکنند. برای حل این مشکل، از سیستمهای توزیع آنتن داخلی یا DAS (Distributed Antenna System) استفاده میشود. در این سیستمها، سیگنال موبایل از طریق یک واحد مرکزی دریافت شده و به وسیله شبکهای از کابلها و تقویتکنندهها به آنتنهای کوچک داخلی توزیع میشود.
در بخش کابلکشی بین تقویتکنندهها و آنتنهای داخلی، از کابل کواکسیال انعطافپذیر ۵۰ اهم مانند RG-58 یا RG-213 برای فواصل کوتاهتر و کابلهای فیدر با قطر کمتر برای فواصل طولانیتر استفاده میشود. این کابلها باید کمدود (Low Smoke) و فاقد هالوژن (Halogen-Free) باشند تا ایمنی محیطهای بسته را حفظ کنند.
نقش RG-213 در محیطهای داخلی و تجهیزات
کابل کواکسیال RG-213 یکی از پرکاربردترین انواع کابل ۵۰ اهم انعطافپذیر است. این کابل به دلیل داشتن رسانای مرکزی چند رشتهای، انعطافپذیری بالایی دارد و برای اتصال کوتاه تجهیزات داخلی، نظیر اتصال فرستنده به تقویتکننده یا اتصال سیستم DAS به یک رادیوی کوچک، مناسب است.
در مقایسه با کابلهای فیدر سفت و سخت، RG-213 نصب آسانتری دارد، اما افت سیگنال آن در فواصل بالا بیشتر است. به همین دلیل، استفاده از آن در سیستمهای موبایل به اتصالات کوتاه و داخلی محدود میشود. با این حال، کیفیت شیلد مسی بافت شده آن، تداخل الکترومغناطیسی را به خوبی کنترل میکند.
آیندهی کابل کواکسیال در کنار فیبر نوری و کابل شبکه
با ورود فناوریهای جدیدی مانند ۵G، نیاز به پهنای باند بالاتر و تأخیر کمتر افزایش یافته است. در این تحول، کابل شبکه (مانند CAT6 یا CAT7) و فیبر نوری نقش مهمی پیدا کردهاند. به عنوان مثال، در معماریهای جدید (مانند C-RAN)، اتصال بین واحد پایه باند (BBU) و واحد رادیویی (Remote Radio Head) معمولاً با فیبر نوری انجام میشود. با این حال، کابلهای فیدر کواکسیال از مدار حذف نشدهاند. حتی در ۵G، اتصال نهایی و حیاتی بین واحد رادیویی که اکنون به بالای دکل منتقل شده است و آنتن ۵G، همچنان توسط یک کابل کواکسیال تخصصی، اما کوتاهتر، انجام میپذیرد.
دلیل ماندگاری کابل کواکسیال در آخرین گام انتقال
دلیل اصلی ماندگاری کابل کواکسیال در آخرین گام انتقال، کارایی بینظیر آن در انتقال توان RF با کمترین تداخل است. کابلهای فیبر نوری فقط داده را منتقل میکنند و نمیتوانند توان الکتریکی مورد نیاز آنتنها را تأمین کنند. همچنین، در فرکانسهای رادیویی بسیار بالا، کابل شبکه یا همان Twisted Pair، به دلیل پدیده خروج سیگنال از کابل (Radiation) و تضعیف شدید، برای انتقال توان RF کارایی ندارند. بنابراین، برای اتصال مستقیم و نهایی به آنتن که نیاز به انتقال توان سیگنال دارد، کابلهای کواکسیال ۵۰ اهم (فیدر یا کابلهای انعطافپذیر تخصصی) همچنان بهترین و مطمئنترین راهکار هستند.
نکات مهم هنگام خرید کابل کواکسیال برای شبکههای موبایل
هنگام خرید کابل کواکسیال برای کاربردهای مخابراتی، به چند مشخصه کلیدی باید توجه کرد. اولویت اول، امپدانس دقیق ۵۰ اهم است. همچنین باید به نوع و خلوص رسانای مرکزی (ترجیحاً مس یا مس با روکش نقره) و کیفیت عایق دیالکتریک فوم شده توجه کنید. برای مسیرهای طولانی دکل، حتماً کابلهای فیدر هلیاکس با قطر مناسب (مثلاً ۷/۸ اینچ) و گواهینامههای معتبر را انتخاب کنید تا افت سیگنال در فرکانسهای بالا (بالای ۲ گیگاهرتز) به حداقل برسد.
نکات تخصصی هنگام خرید کابل کوآکسیال RG
اگر قصد خرید کابل کوآکسیال RG برای اتصالات داخلی یا سامانههای DAS را دارید، به دنبال مدلهایی مانند RG-213 باشید که انعطافپذیری و شیلد مسی بافته شده متراکم دارند. در زمان خرید کابل کوآکسیال RG، اطمینان حاصل کنید که روکش کابل در برابر اشعه ماوراء بنفش (UV Resistant PE Jacket) مقاوم باشد، اگر قرار است در فضای باز نصب شود.
بررسی کنید که نسبت موج ایستاده ولتاژ (VSWR) کابل، در فرکانسهای مورد استفاده شبکه شما (مثلاً ۹۰۰ مگاهرتز، ۱.۸ گیگاهرتز یا ۲.۶ گیگاهرتز)، در محدوده قابل قبول (کمتر از ۱.۲:۱) باشد. این اطلاعات معمولاً در دیتاشیت فنی کابل ارائه میشود.
جمعبندی
کابلهای کواکسیال، به ویژه کابلهای فیدر ۵۰ اهم، جزء حیاتی و پایدار زیرساخت شبکههای تلفن همراه هستند و نقش آنها فراتر از یک سیم ساده انتقال است. این کابلها با کنترل دقیق امپدانس و تضعیف (افت سیگنال)، تضمین میکنند که توان فرکانس رادیویی به طور مؤثر از تجهیزات به آنتنها منتقل شود. اگرچه فیبر نوری و کابل شبکه در بخش انتقال داده دیجیتال بین ایستگاههای پایه و هسته شبکه غالب شدهاند، اما در آخرین گام انتقال توان RF به آنتن، کواکسیال همچنان برتری خود را حفظ کرده است.
بنابراین، در طراحی، نصب و نگهداری شبکههای موبایل، توجه به کیفیت، مشخصات فنی و استانداردهای این کابلها، از یک سرمایهگذاری ضروری حکایت دارد که تأثیر مستقیمی بر کیفیت خدمات و رضایت کاربران دارد. برای کسب اطلاعات بیشتر با کارشناسان ما در فروشگاه و سیم و کابل آریا در ارتباط باشید.
سوالات متداول
VSWR نسبت موج ایستاده ولتاژ و نشاندهنده بازتاب سیگنال به دلیل عدم تطبیق امپدانس است. VSWR بالا باعث افت توان و آسیب به فرستنده میشود. در شبکههای موبایل، حد استاندارد برای کابلهای فیدر کمتر از ۱.۲:۱ است.
فیبر نوری فقط دادههای دیجیتال را منتقل میکند، اما کابل کواکسیال (فیدر ۵۰ اهم) برای انتقال توان فرکانس رادیویی (RF Power) از واحد رادیویی به آنتن ضروری است. فیبر نمیتواند انرژی مورد نیاز آنتن را تأمین کند.
PIM (Passive Intermodulation) تداخل ناخواستهای است که در اتصالات ضعیف یا نامرغوب کابل کوآکسیال RG هنگام عبور سیگنالهای چندگانه ایجاد میشود. PIM بالا باعث کاهش شدید کیفیت گیرندگی در شبکههای ۴G/۵G میشود و نیازمند استفاده از اجزای Low-PIM است.
کابلهای فیدر با عایق فوم (رایجتر) به دلیل ثابت دیالکتریک پایین، افت سیگنال کمتری در فرکانسهای بالا دارند. کابلهای با عایق هوا ظرفیت تحمل توان بالاتری دارند، اما گرانتر بوده و نصب آنها دشوارتر است. فوم دیالکتریک استاندارد غالب در سیستمهای مدرن است.
