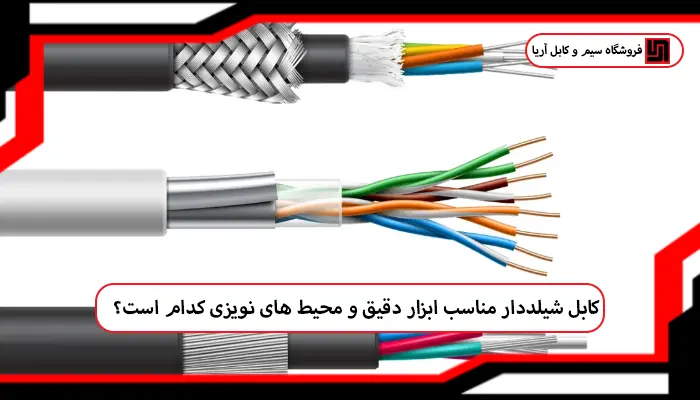

در محیطهای صنعتی و ابزار دقیق که نویز الکترومغناطیسی، تداخل سیگنال و نوسانات الکتریکی به طور مداوم وجود دارد، انتخاب کابل شیلددار مناسب نقش بسیار مهمی در دقت و پایداری سیستم خواهد داشت. کابلهای ابزار دقیق شیلددار با داشتن لایه محافظ فلزی (شیلد)، از سیگنالهای حساس در برابر نویزهای خارجی محافظت کرده و مانع از افت کیفیت یا خطای اندازه گیری میشوند. شناخت نوع شیلد، جنس هادی، ساختار کابل و تناسب آن با شرایط محیطی، اولین قدم برای داشتن یک انتقال سیگنال مطمئن و بدون اختلال در پروژههای صنعتی است.
اهمیت استفاده از کابل شیلددار در سیستم های ابزار دقیق
در سیستمهای ابزار دقیق که وظیفه اندازه گیری، کنترل و انتقال سیگنالهای بسیار ضعیف و حساس را بر عهده دارند، کوچکترین نویز یا تداخل الکتریکی میتواند باعث خطاهای جدی در عملکرد تجهیزات شود. استفاده از کابل شیلددار در این سیستمها باعث محافظت سیگنالها در برابر نویزهای الکترومغناطیسی و تداخلهای محیطی شده و دقت اندازه گیری را به شکل قابل توجهی افزایش میدهد. این نوع کابلها با کاهش افت سیگنال و جلوگیری از ارسال دادههای نادرست، نقش مهمی در پایداری، ایمنی و عملکرد صحیح تجهیزات ابزار دقیق ایفا میکنند.
نقش نویز الکترومغناطیسی در اختلال سیگنال های اندازه گیری
نویز الکترومغناطیسی یکی از مهمترین عوامل ایجاد اختلال در سیگنالهای اندازه گیری در سیستمهای ابزار دقیق است که اغلب از تجهیزات صنعتی، موتورهای الکتریکی، اینورترها و خطوط برق اطراف تولید میشود. این نویزها میتوانند به راحتی وارد مسیر سیگنالهای ضعیف شده و باعث نوسان یا ارسال دادههای نادرست شوند. در نتیجه، دقت اندازه گیری کاهش پیدا کرده و سیستمهای کنترلی با خطا یا عملکرد ناپایدار مواجه میشوند. به همین دلیل، کنترل و کاهش تاثیر نویز الکترومغناطیسی با استفاده از کابلهای شیلددار مناسب، نقش کلیدی در حفظ صحت و قابلیت اطمینان دادههای اندازه گیری دارد.

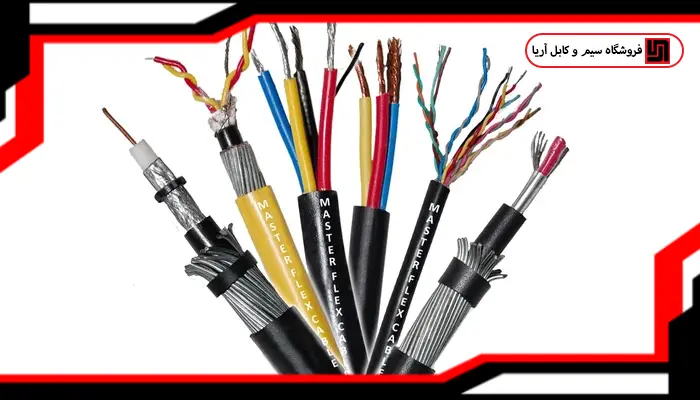

انواع شیلد در کابلهای ابزار دقیق و تفاوت آنها
در کابلهای ابزار دقیق، شیلد نقش اصلی را در محافظت از سیگنالهای حساس در برابر نویزهای الکترومغناطیسی و تداخلهای محیطی ایفا میکند. نوع شیلد به کار رفته در کابل، میزان حفاظت، انعطاف پذیری، قیمت کابل شیلد دار و حتی کاربرد آن در محیطهای صنعتی مختلف را تعیین میکند. انتخاب شیلد مناسب باید با توجه به شدت نویز، نوع سیگنال و شرایط نصب انجام شود، زیرا هر نوع شیلد عملکرد و ویژگیهای خاص خود را دارد:
· شیلد فویلی
در این نوع شیلد، یک لایه نازک فویل آلومینیومی به صورت کامل اطراف هادی یا زوج سیمها را میپوشاند. شیلد فویلی پوشش ۱۰۰ درصدی ایجاد کرده و برای مقابله با نویزهای فرکانس بالا بسیار موثر است. این نوع شیلد سبک و اقتصادی بوده اما در برابر خم شدگی مداوم مقاومت کمتری دارد.
· شیلد بافته شده
شیلد بافته شده از رشتههای نازک مسی تشکیل شده که به صورت توری اطراف کابل قرار میگیرند. این نوع شیلد مقاومت مکانیکی بالاتری داشته و برای محیطهای صنعتی خشن و پرتحرک مناسب است. هرچند میزان پوشش آن معمولا کمتر از فویل است، اما در برابر نویزهای فرکانس پایین عملکرد بهتری دارد.

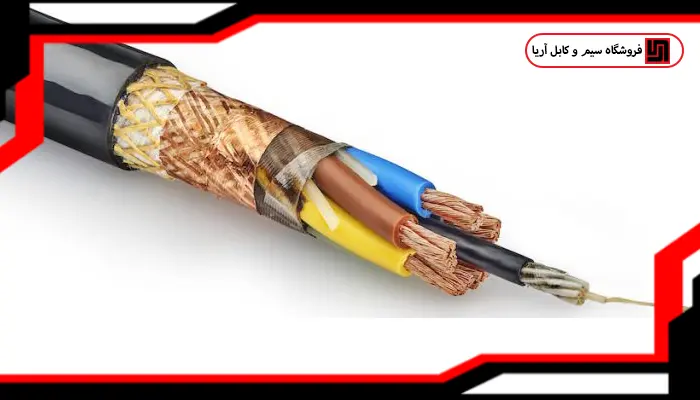

- شیلد ترکیبی (فویل + بافت)
در این نوع کابل، شیلد فویلی و بافته شده به صورت همزمان استفاده میشوند. این ترکیب باعث ایجاد محافظت بسیار قوی در برابر نویزهای فرکانس بالا و پایین خواهد شد. کابلهای با شیلد ترکیبی برای محیطهای بسیار نویزی و سیستمهای ابزار دقیق حساس گزینهای ایده آل محسوب میشوند.

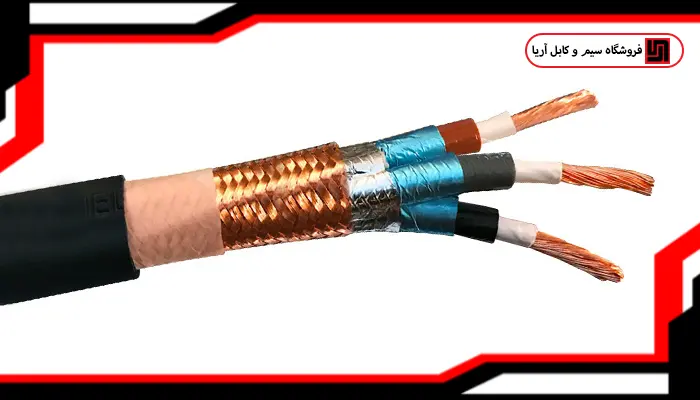

· شیلد کلی و شیلد مجزا
در شیلد کلی، یک لایه شیلد تمام زوج سیمها را به صورت یکجا میپوشاند، در حالی که در شیلد مجزا هر زوج سیم شیلد اختصاصی دارد. شیلد مجزا مانع تداخل بین زوجها شده و دقت سیگنال را افزایش میدهد، اما قیمت و ضخامت کابل بیشتر میشود.
ویژگی های کابل شیلددار مناسب محیط های صنعتی پرنویز
در محیطهای صنعتی پرنویز که تجهیزات الکتریکی سنگین، خطوط قدرت و منابع قوی تداخل الکترومغناطیسی وجود دارد، کابل شیلددار باید دارای ساختاری مقاوم و مهندسی شده باشد تا از سیگنالهای حساس بهخوبی محافظت کند. مهمترین ویژگیهای یک کابل شیلددار مناسب برای این شرایط عبارتاند از:
1. شیلد با پوشش بالا و کیفیت مناسب
کابل باید دارای شیلد فویلی، بافته شده یا ترکیبی با درصد پوشش بالا باشد تا بتواند نویزهای الکترومغناطیسی شدید را مهار کند. هرچه پوشش شیلد کاملتر باشد، میزان نفوذ نویز کمتر خواهد بود.
2. زوج سیمهای به هم تابیده
به هم تابیدن سیمها باعث خنثی شدن نویزهای القایی شده و تاثیر تداخل خارجی را به حداقل میرساند. این ویژگی به ویژه برای انتقال سیگنالهای آنالوگ و دقیق بسیار حیاتی است.
3. هادی مسی با خلوص بالا
استفاده از مس خالص یا مس آنیل شده باعث کاهش مقاومت الکتریکی و افت سیگنال میشود. این موضوع دقت اندازه گیری و کیفیت انتقال داده را در مسیرهای طولانی حفظ میکند.
4. عایق و روکش مقاوم در برابر شرایط صنعتی
عایق کابل باید در برابر حرارت، رطوبت، مواد شیمیایی و روغنهای صنعتی مقاوم باشد. روکشهای PVC صنعتی یا XLPE گزینههای مناسبی برای محیطهای سخت صنعتی هستند.
5. قابلیت ارت پذیری صحیح شیلد
کابل شیلددار باید امکان اتصال مناسب شیلد به زمین (ارت) را داشته باشد تا نویزهای جذب شده به درستی تخلیه شوند. ارت نامناسب میتواند عملکرد شیلد را کاملا بیاثر کند.
تاثیر جنس هادی و عایق کابل بر کیفیت انتقال سیگنال
جنس هادی و عایق کابل نقش مستقیمی در کیفیت انتقال سیگنالهای ابزار دقیق دارد. زیرا هر دو عامل بر میزان افت سیگنال، نویزپذیری و پایداری دادهها تاثیر میگذارند. هادیهایی از جنس مس خالص یا مس آنیل شده به دلیل مقاومت الکتریکی پایین، سیگنال را با حداقل افت منتقل میکنند، در حالی که هادیهای بیکیفیت باعث کاهش دقت اندازه گیری میشوند. از طرف دیگر، عایق کابل باید توانایی جلوگیری از نشت جریان، مقاومت در برابر حرارت و حفظ خواص الکتریکی در طول زمان را داشته باشد. عایقهای نامناسب میتوانند موجب تداخل سیگنال و کاهش عمر مفید کابل شوند. انتخاب صحیح ترکیب هادی و عایق، تضمین کننده انتقال سیگنال پایدار و دقیق در محیطهای صنعتی پرنویز است.
مقایسه کابل شیلددار زوج به هم تابیده و کابل معمولی
در سیستمهای ابزار دقیق و محیطهای صنعتی، نوع کابل تاثیر مستقیمی بر کیفیت انتقال سیگنال و دقت اندازه گیری خواهد داشت. کابل شیلددار زوج به هم تابیده به صورتی طراحی شده که نویز و تداخل الکترومغناطیسی را به حداقل برساند، در حالی که کابلهای معمولی بیشتر برای کاربردهای ساده و کمحساسیت استفاده میشوند. تفاوت این دو نوع کابل را میتوان در چند جنبه مهم بررسی کرد:
· مقاومت در برابر نویز
کابل شیلددار زوج به هم تابیده به دلیل تابیده بودن زوج سیمها و وجود شیلد، مقاومت بسیار بالایی در برابر نویزهای الکترومغناطیسی دارد. کابل معمولی فاقد این ساختار بوده و به راحتی تحت تاثیر نویز محیط قرار میگیرد.
· کیفیت و پایداری سیگنال
در کابل شیلددار، سیگنال با حداقل افت منتقل شده و دقت اندازه گیری حفظ میگردد. در مقابل، کابل معمولی در مسیرهای طولانی یا محیطهای پرنویز دچار نوسان و خطا میشود.
· کاربرد در محیطهای صنعتی
کابل شیلددار زوج به هم تابیده گزینهای ایده آل برای محیطهای صنعتی، تابلوهای کنترل و سیستمهای ابزار دقیق است. کابل معمولی بیشتر در مصارف خانگی یا کاربردهای غیرحساس استفاده میشود.
· هزینه و طول عمر
اگرچه کابل شیلددار هزینه اولیه بالاتری دارد، اما به دلیل عملکرد پایدار و کاهش خرابی تجهیزات، در بلند مدت مقرون به صرفهتر است. کابل معمولی ارزانتر است، اما هزینههای جانبی ناشی از اختلال و تعمیر را افزایش میدهد.
اگر به دنبال خرید کابل شیلددار با کیفیت بالا برای سیستمهای ابزار دقیق و محیطهای صنعتی پرنویز هستید، سایت سیم و کابل آریا بهترین گزینه شماست. این فروشگاه انواع کابلهای استاندارد، با شیلد مناسب و جنس هادی و عایق مطمئن را با ضمانت کیفیت ارائه میدهد. همین حالا وارد سایت شوید و کابل مناسب پروژه خود را با اطمینان انتخاب کنید تا دقت و پایداری سیستمهای ابزار دقیق خود را تضمین نمایید.
اشتباهات رایج در انتخاب کابل شیلددار برای ابزار دقیق
انتخاب نادرست کابل شیلددار در سیستمهای ابزار دقیق میتواند باعث افزایش نویز، کاهش دقت اندازه گیری و حتی خرابی تجهیزات شود. بسیاری از این مشکلات نه به کیفیت پایین کابل، بلکه به عدم توجه به جزئیات فنی و شرایط واقعی محیط نصب برمیگردد. آشنایی با اشتباهات رایج در این زمینه کمک میکند تا از هزینههای اضافی و اختلالهای عملکردی جلوگیری شود:
- استفاده از شیلد ساده در محیطهای بسیار نویزی یکی از اشتباهات رایج است. در چنین شرایطی، شیلد ترکیبی یا شیلد با پوشش بالا ضروری بوده و شیلد ضعیف نمیتواند محافظت کافی ایجاد کند.
- از دیگر اشتباهات رایج بیتوجهی به ارت صحیح شیلد است. حتی بهترین کابل شیلددار بدون اتصال اصولی به زمین کارایی لازم را نخواهد داشت. ارت نادرست یا چندنقطهای میتواند باعث ایجاد نویز بیشتر و حلقه زمین شود.
- برخی کابلها برای سیگنالهای آنالوگ و برخی برای دیجیتال مناسبتر هستند. نادیده گرفتن نوع سیگنال ابزار دقیق و انتخاب کابل بدون در نظر گرفتن حساسیت و فرکانس سیگنال، دقت اندازه گیری را کاهش میدهد.
- انتخاب کابل ارزان قیمت بدون بررسی جنس هادی، کیفیت شیلد و استانداردها معمولا در بلندمدت هزینههای بیشتری ایجاد میکند. کابل نامناسب باعث تعمیرات مکرر و توقف خط تولید میشود.
- عدم توجه به شرایط فیزیکی و محیط نصب نیز میتواند از جمله این اشتباهات باشد. بیتوجهی به دما، رطوبت، مواد شیمیایی و تنشهای مکانیکی، عمر کابل را به شدت کاهش خواهد داد. کابل ابزار دقیق باید متناسب با شرایط واقعی محیط انتخاب شود.
جمع بندی
انتخاب کابل شیلددار مناسب برای سیستمهای ابزار دقیق به ویژه در محیطهای صنعتی پرنویز اهمیت بسیار بالایی دارد. استفاده از کابلهای با شیلد مناسب، جنس هادی و عایق با کیفیت و رعایت استانداردهای معتبر باعث میشود سیگنالهای حساس با دقت و پایداری منتقل شده و از اختلالهای ناشی از نویز جلوگیری شود.
در مقابل، انتخاب کابل نامناسب میتواند منجر به خطا در اندازه گیری، کاهش عمر تجهیزات و افزایش هزینههای نگهداری گردد. بنابراین، توجه به نوع شیلد، ساختار آن، مقاومت مکانیکی و شرایط محیطی، کلید موفقیت در ایجاد یک سیستم ابزار دقیق امن و قابل اعتماد است.
سوالات متداول
کابل شیلددار دارای لایه محافظ فلزی است که نویز و تداخل الکترومغناطیسی را کاهش میدهد، در حالی که کابل معمولی فاقد شیلد است و سیگنال آن در محیطهای پرنویز آسیب پذیرتر است.
شیلد ترکیبی (فویل + بافته شده) بهترین گزینه است، زیرا هم نویز فرکانس بالا و هم فرکانس پایین را مهار میکند و سیگنال ابزار دقیق را پایدار نگه میدارد.
خیر، شیلد تنها در صورت اتصال صحیح به زمین میتواند نویز را تخلیه کند. اتصال نادرست یا ارت ناقص عملکرد شیلد را کاهش میدهد.
هادی مسی یا مس آنیل شده مقاومت پایین و انتقال سیگنال با کیفیت بالا را تضمین میکند، در حالی که هادی بیکیفیت باعث افت سیگنال و خطا در اندازهگیری میشود.
خیر، نوع سیگنال (آنالوگ یا دیجیتال) و فرکانس آن تعیین میکند که کدام کابل شیلددار مناسب است. انتخاب نادرست میتواند دقت اندازه گیری را کاهش دهد.
